广州科御节能环保科技有限公司(简介)

成立于2011年12月，以科学用水节水、健康用水理念集合的科技人员，共申报三项发明和一项实用新型的专利申请，至今已获得二项发明和一项实用新型专利授权，其中一项发明专利正在申报国际PCT专利，形成企业自有自主知识产权的核心技术。

通过近二年的中试，成功实现水龙头拥有“用水器具”从不同角度去满足不同消费者的不同用水价值标准观的客观需要，创造了水龙头随心可御的可调控锁定用水节水功能的适用价值效果，其外在形态和内在功能及用水操作方法均与现有水龙头形成显著区隔，已超越同质化竟争的格局形成差异化的技术功能创新，成为水龙头升级换代的首创产品。适合与整体卫浴与整体厨柜与感应开关洁具配置提升这些产品的整体功能价值档次，提高竟争力！有利加速形成中国创造的品牌优势获得发展的机遇。326

国内外节水产品技术价值对比

人们一直努力寻求水龙头能够具备比较完整实用、方便舒适、节水的优质综合使用功能要求的最佳解决方案。以水龙头现有各类节水产品多种技术解决方案，从出流方式区分：主要有

1.喷射式水嘴；如

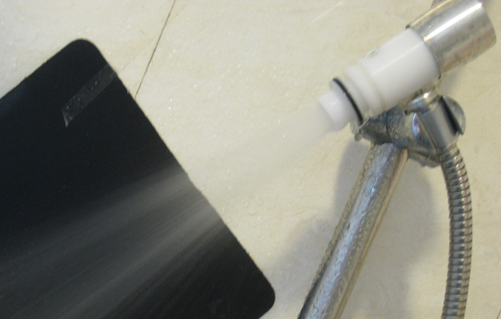

下图为直排式（无阻）水嘴功能出水形态

技术参数：                                              线状喷射水流的常用流量：0.8-1.8L/min，

喷射速度10-20m/s。流量小，质点冲击力大，洗净力强，具有极强的清水去污功能，；

扇状喷射水流的常用流量：06-1.5L/min，

喷射速度3-10m/s，流量极小，作用面大，质点冲击力柔和适中，在使用过程中不用各种化学洗涤制品，避免了洗涤过程中的二次污染，排污极小，节能环保，可比传统用水方式节水60%以上；

常用花洒喷射水流的流量：3.8-7.5L/min，流量比目前使用的各种混水阀和水龙头的流量均小，但却可满足人们对大流量用水的需求。

2.定阻式水嘴；如

下图为定阻截流式（高阻）水嘴功能出水形态

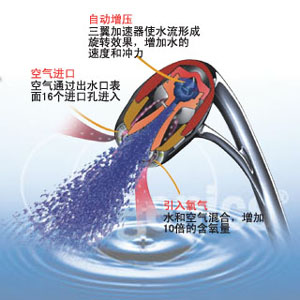

3. 射流增氧技术；如

技术功能原理图示：

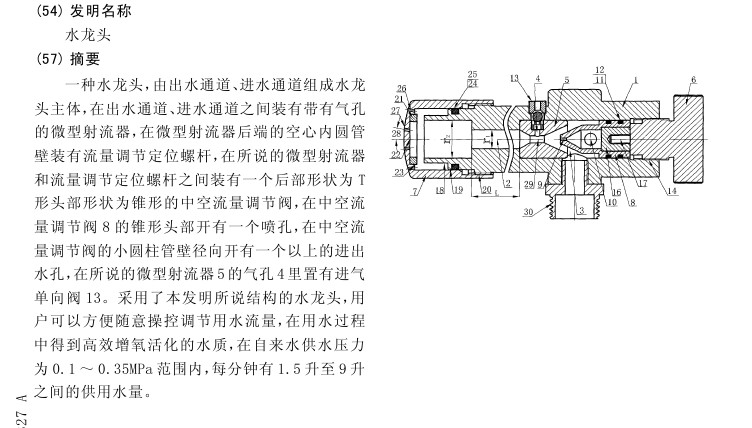

4.本发明水龙头

技术功能原理图示：

国内外节水产品应用技术、出水形态、功能效果对比   1.节水产品出水形态

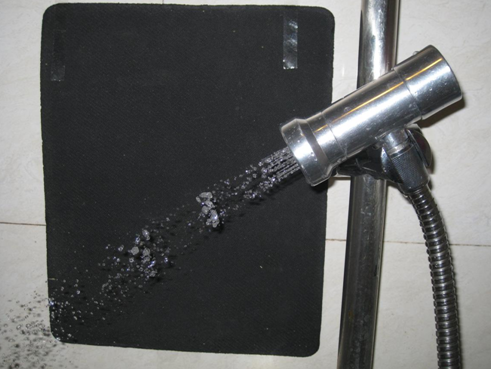

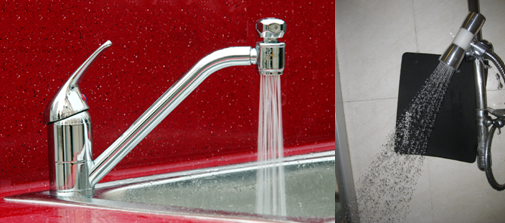

下图为本发明水龙头的出水形态可转换为花洒或喷射水形使用

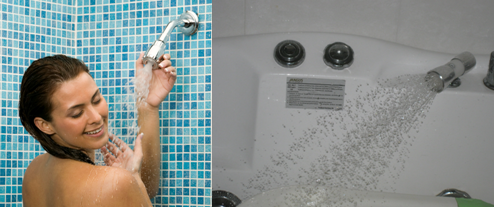

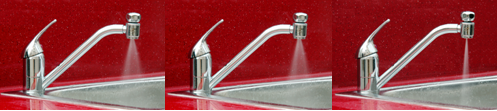

下图为美国EDL射流增氧技术花洒的喷射水形出水形态

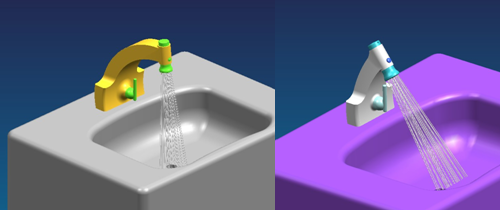

下图为美国EDL(左)花洒的喷射水形与本发明水龙头(右)的花洒水形出水形态

由下图可见本发明水龙头具有从技术功能上函盖美国EDL花洒同等技术功能的出水形态，并具有流量流速及水形可调变换的创新功能优势。

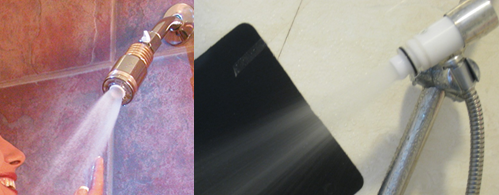

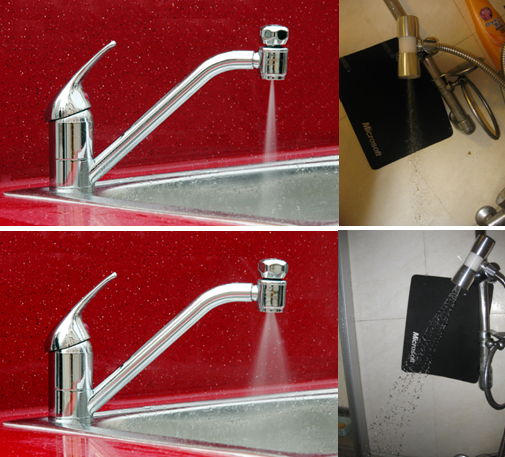

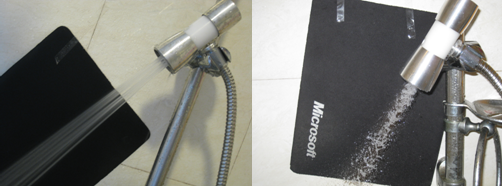

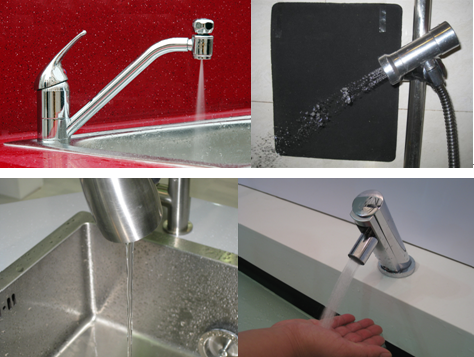

下图为：喷射式水嘴(左)与本发明水龙头(右)出水形态

下图为：发泡水嘴(左)与节水嘴(右)出水形态

2.节水产品技术功能、效果对比

由下图可见本发明水龙头具有喷射水嘴技术不能兼顾提供大流量用水及可以变换成喷射水枪使用的创新功能优势。从技术上函盖喷射水嘴同等技术功能效果。

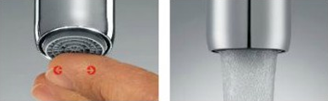

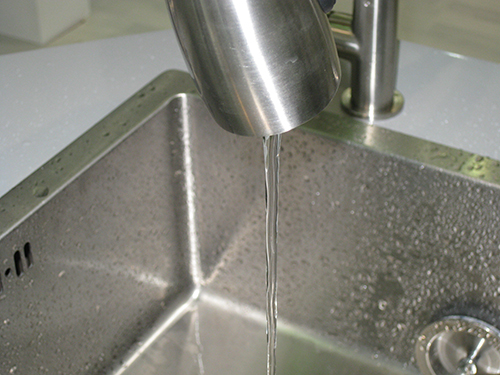

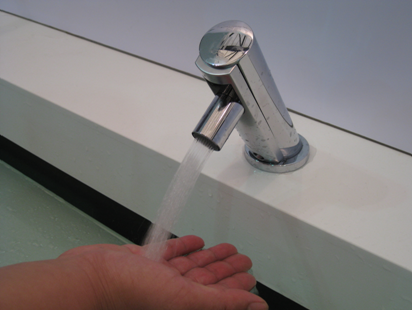

下图为发泡水嘴低水压小流量约1.5L/min时，柱状水流形态细如筷子，受水面积小沒有冲力，水流形态的适用效果非常有限。

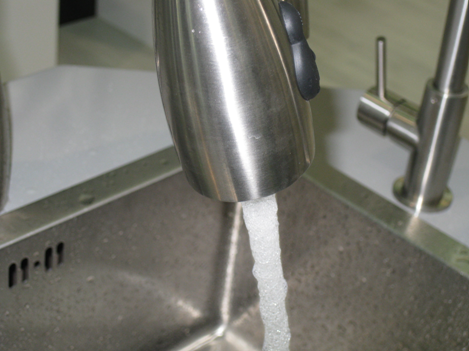

下图为发泡水嘴柱状水流的供水形态。因柱状水流流量变化没有清晰鲜明的可供直观识别的比较鉴别形态。虽用同等的操控方式，但实际流量与濺射力度随供水压力变化而不同；用水后开关归零，每次用水必重复不能一步到位得到适用水形的调节。仅凭柱状水流的溅射力度以粗放方式判断调控流量，存在使使用者难以有效把握适用流量减少过量用水的粗放式调控技术缺陷，于无形中不可避免的存在过量无效耗水。

以下图示水龙头小流量出水形态的技术功能效果分析

下图为利用节水嘴小水量限流供水"冠以节水率高"的产品，有其在对特定清洗目标获得实用性价值成功的方面，也同时陷入水龙头供水流量过小只会延长滿足需用水量的用水时间，造成浪费用水者时间的低效率被动式用水效果。

上图以小流量供水只适合满足对特定清洗目标(如洗手、洗水果等物品)不产生过量无效耗水而言节水无可非议，但并不适合以快捷流量滿足(如洗衣、接水等)需用水量的高效率用水场合。现实是，以小流量供水并不能减少人们对适用水量的实际需求，对适用水量本身是沒有节水率可言，只有滿足或不滿足适用度的差别，只有在滿足适用水量前提下实现减少的用水量才有真正意义的节水。人们不是为了降低生活质量来限制适用水量节水，应大力伸张水龙头高效率用水不产生过量无效耗水就是节约用水的科学用水理念。

下图节水产品同为小流量用水形态

现有产品存在问题与创新技术应达到理想

的创新功能价值分析：

从水龙头作为终端“用水器具”的功能价值角度，需要从理念上端正不是为了降低生活用水质量来限制适用水量节水的认知基准，从根本上改变现有水龙头不合理的配置技术与粗放式调控技术的缺陷，创造实用的新功能新操作方法，才能正确把握实现“用水器具”整体功能创新，满足现代化经济社会发展对人性化生活用水，需要随心可御调控的实用功能价值效果。

以小流量供水，只适合满足对特定清洗目标(如洗手、洗水果等物品)不产生过量无效耗水而言节水，并不能减少人们对清洗目标适用水量的实际需求。并不适合以快捷流量滿足需用水量如洗衣、接水等的高效率用水场合，造成浪费用水者时间的低效率被动式用水效果。

珍惜水资源节制使用，最有效的节水一定要在用水过程针对不同的用水目标，使调控技术与人的节水意识并举的随机应变措施，落实到水龙头对适用水量达到随心可御的调控锁定到不产生过量无效耗水的用水节水效果。376    以此指导设定本发明水龙头创新技术达到设想的创新功能目标价值如下图示分析：

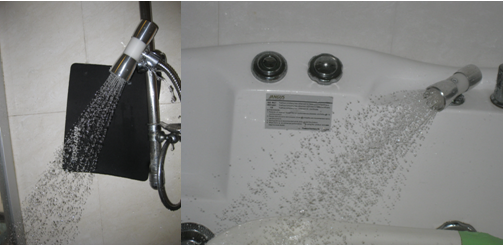

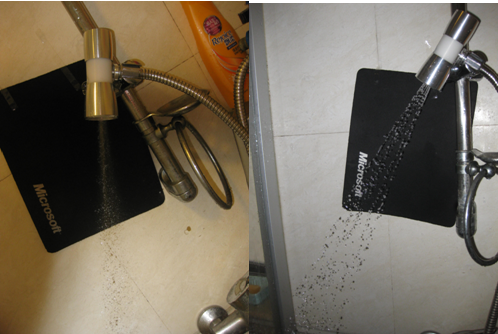

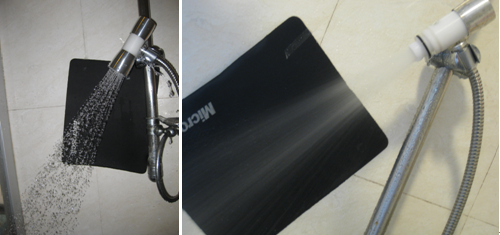

下图为本发明水龙头最小流量1.5L/min时的二种可转换的出水形态，

左图示：可复盖喷射式水嘴功能；

右图示：可转换为花洒般漂洒式水形，受水面积大并保持冲力，低水压地区同等条件下使用，一般可比常规水龙头具有高出30%的流量，非常有效的解决低水压地区提高适用水形的出水力度难题。

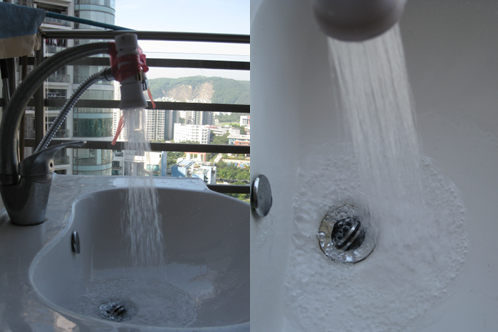

下图为由小流量约1.5L/min时出水形态逐步增大流量至9L/min时，水流都充满非连贯綫的雨粒状的汽水混合液流，大流量也不易产生水流飞濺的实用效果，使供水形态相应可视变化，做到使用户感官感觉可以清晰、鲜明直观的鉴别调控水流的形态变化。从开始用水就可以有针对性地依据不同人个性化的需求，将超出正常用水的过量无效耗水隐形水量浪费，动态掌控锁定到合理的最低限度又达到客观有效实现去污洗涤目的。做到开关(包括自动感应开关)重复开启时，可一步到位使用锁定的最佳适用水形而无需再调整，实现人性化操控的合理地高效率用水的技术进步。

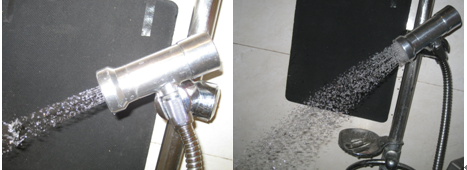

下图为水龙头流量流速可以调节在真空抽气状态下为花洒水形使用的实用效果，

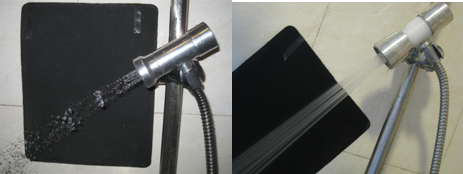

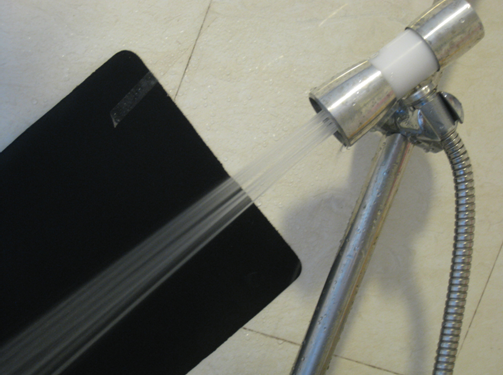

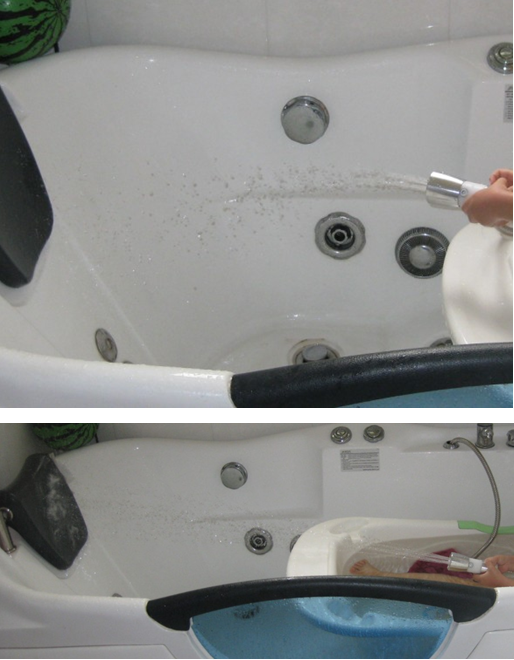

下图为水龙头可以调节流量流速为高内压状态下喷射水枪使用时实用效果。

下图为水龙头可以调节流量流速为低内压真空抽气状态下喷射使用实用效果。

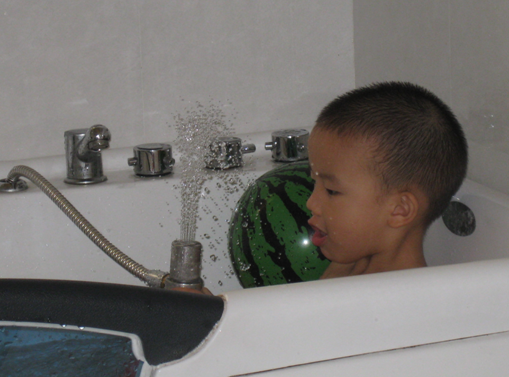

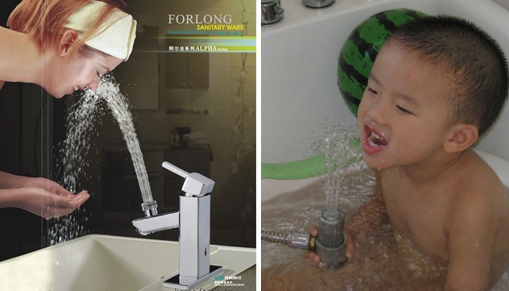

下图为本发明水龙头可锁定水形向上喷涌实用效果对比，流量、流速、上涌高度、角度可以调节。

下图为当流量逐步增大时，流趚、射程也相应变化增大，可双向调节实用效果。

下图为当流量逐步增大时，流趚、射程内压也相应变化增大可调节的实用效果，

下图为.水形、流量、流速可调节转换使用实用效果，

下图为水流充满雨粒状非连贯綫汽水混合液流，大流量也不易产生水流飞濺实用效果，。

下图为本发明水龙头与感应开关洁具配置的实用效果图例，使原有感应开关洁具增加流量、流速与水形可调节功能，將大大提升该系列产品的整体功能价值档次提高竟争力！适合与整体卫浴、与整体厨具配置，有利加速形成中国创造的品牌优势，创造出新的市场需求、打造新的市场空间，

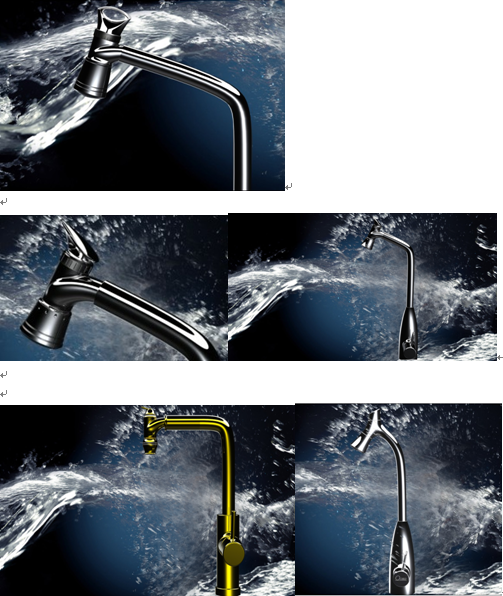

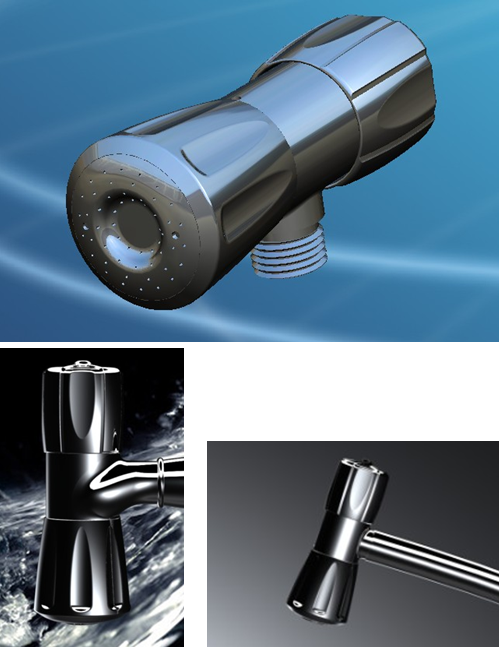

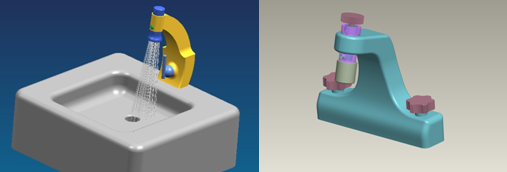

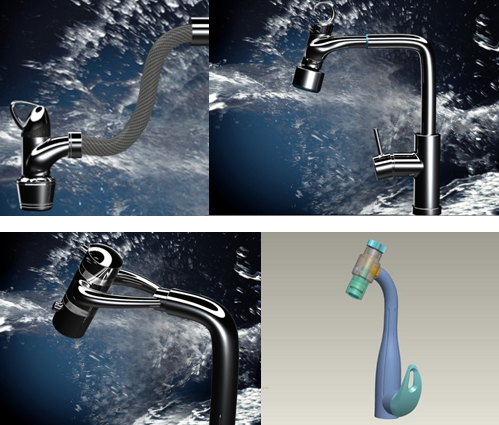

下图为本发明水龙头立式形态外观效果图例，适合与整体厨具，与感应开关洁具配置，將大大提升这些产品的整体功能价值档次提高竟争力！有利加速形成中国创造的品牌优势，

下图为本发明水龙头卧式形态，适合与整体卫浴、与整体厨具，与感应开关洁具配置，將大大提升这些产品的整体功能价值档次提高竟争力！有利加速形成中国创造的品牌优势，

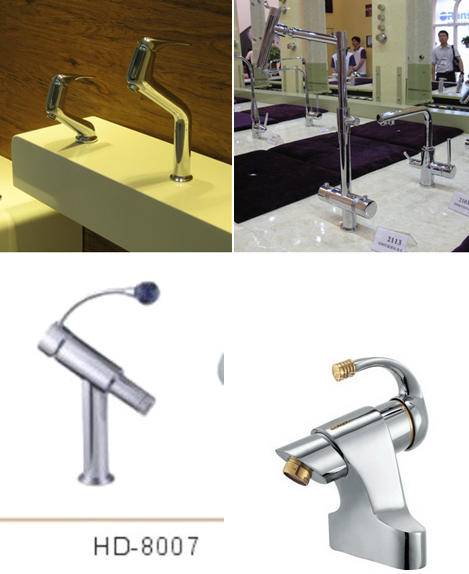

原有水龙头配置与本发明水龙头配置相比已显落后,本发明水龙头配置适合与整体卫浴、与整体厨具，与感应开关洁具配置，將大大提升这些产品的整体功能价值档次提高竟争力！有利加速形成中国创造的品牌优势，

如使用本发明水龙头配置，將大大提升这些产品的整体功能价值档次提高竟争力！有利加速形成中国创造的品牌优势，创造出新的市场需求、打造新的市场空间，

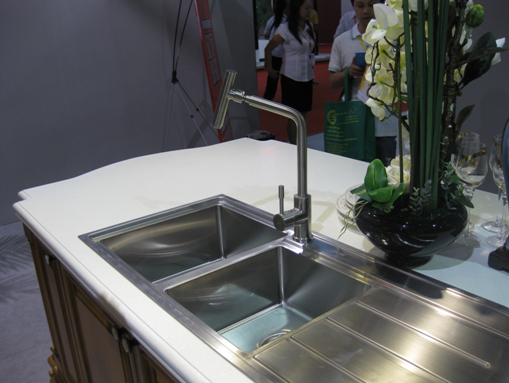

原有水龙头配置

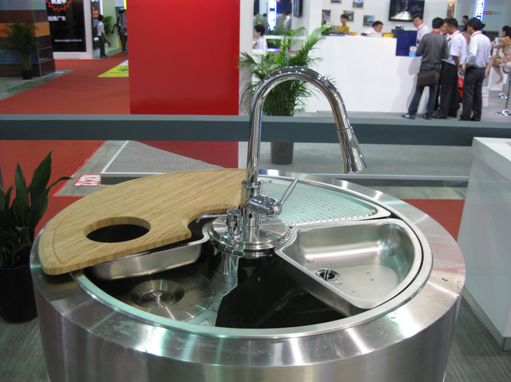

原有水龙头配置

与分质供水装置配置

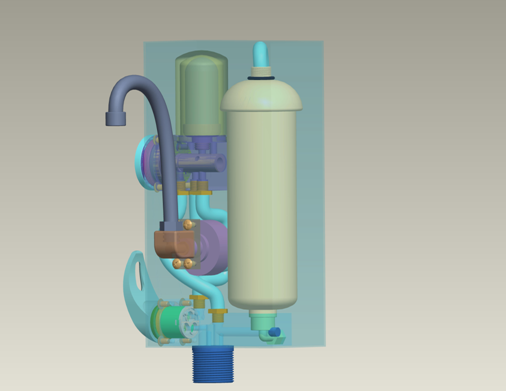

分质供水装置简介

已获得发明专利授权：200910194220.1。

针对自来水管网在输水过程存在二次污染，造成供水质量终端得不到有效控制和保障的问题。本发明按洗用和饮用不同水质的需求分质供水，以三级过滤的预防性措施及模块式组合配置：

使洗用净水达到0.1um的过滤精度和每分钟有1.5升至9升之间的供水量，用水同时可冲洗分流式过滤系统；进一步去除自来水中残留的微污染物，使饮用净水达到健康饮水标准；

模块式组合方便用户按需选择配置及更换配件，可匹配磁化水装置构成水的激活系统赋予水能量，实现高品质用水；可匹配增氧活化节水龙头，实现合理地高效率用水节水；

以多种技术功能组合实现高付加值的功能优势，成为家庭实现饮水用水现代化、功能化目标必备的供水质量终端保障装置。300

本发明遵循健康用水的理念，特别涉及分质供水系统、水的磁化激活系统与增氧活化节水龙头多个自主知识产权核心技术，构成供水质量终端保障装置。

针对现有自来水管网在输水过程中广泛存在的二次污染，造成自来水供水质量终端得不到有效控制和保障。为避免饮用不洁自来水的危害，现实易实施的只有自我把握改善终端小环境，只需对家中自来水(龙头)安装分质供水装置，按洗用和饮用不同水质的需求，选择预防性措施优化配置过滤系统达到自行去除自来水中残留的有毒、有害、有异味的微污染物，又保持水中适宜的矿物质含量和有益人体健康的元素，把自来水隐藏二次污染的不安全因素有效控制在最低的限度。再通过匹配磁化装置构成水的激活系统赋予水能量，使水分子团变小，增强水的溶解力、渗透力、代谢力、扩散力等；再通过匹配增氧活化节水龙头，实现合理地高效率用水的同时，解决水质缺氧水质老化水质退化的活化问题，有益恢复自来水的自然性能，获得对人体生理具有保健功能的清新活力含有高含氧量及大量负离子活化特征的高品质健康用水。形成整体功能大於各部之和的优势效应，具有超值的高付加值。将会成为家庭实现饮水用水现代化、功能化目标必备的供水质量终端保障装置。

有如下特点：

1.设定使用二组开关，一组常规自来水冷热水开关，控制常规冷热洗用水。另一组饮、用水功能转换开关，控制饮、用净水通道转换。

2.设定使用三组过滤器配置分别为：

一组外置(一进二出)分流式超滤膜中空纤维滤芯过滤器，可获得0.1um过滤精度的净水，可截留体积大於0.1um以上的细菌，铁锈、微生物、藻类、虫类、悬浮污染物等杂质，可满足生活洗用净水的需要；   (当家庭装有全屋净水系统时可免装外置过滤器)

 二组随机内置过滤器分别为：

 (10寸)截流式活性炭滤芯过滤器，以吸附水中有毒有害物质；

(二进二出)分流式陶瓷滤芯过滤器，可获得0.1um过滤精度的净水，以预防和最后隔除中空纤维滤芯与活性炭滤芯产生的二次污染物。

3.设定三路水源接口，

 第一路由自来水经加热器提供热水供水，

第二路由自来水直通外置分流式过滤器的排污出口提供冷水供水。

第三路由外置分流式过滤器的净水出口提供净水供水；

4.将自来水热水与冷水供水使用常规冷热水开关联接，可以满足非过滤净水的使用需求。用水同时自动冲洗外置分流式过滤器的中空纤维滤芯。

5.将外置过滤器的净水分二路供水，

其中一路作饮用净水，通过功能转换开关，使内外置共三组过滤器串接过滤，达到符合健康饮水的标准。

其中一路作洗用净水，通过功能转换开关，使活性炭过滤器被断流封闭，以避免非饮水时使用造成滤材的无效损耗；同理，也使水流不能通过陶瓷滤芯过滤通道，只能围绕陶瓷滤芯外壁起到自动冲洗陶瓷滤芯外壁的作用并一路畅通，可以满足大水量用水要求。                                        6.可根据用户对不同用水质量需求及经济条件，自行选配同类型号的各种最新技术的过滤器材。可以像更换电灯泡那样方便更换过滤器材。

与分质供水装置配置

新发明促进饮水科学化

(中国社会科学报---2011.7.14     第20版--科技创新)

-----记刘雄辉发明的磁化增氧活化水装置

水是人类赖以生存的重要物质，大力倡导安全用水、科学用水也是人类面临的重大问题。目前，各国的水质标准都是随着社会的进步、科技的发展及检测方法的改进，根据需要不定期地进行修订和补充的。在我国，中国医促会健康饮用水专业委员会等单位提出的《健康水标准》草案中，对健康水七条标准做了说明，并在安全项目的基础上提出了更多的健康指标。

为了积极引导和推广人们安全饮水、科学用水，广州无线电研究所退休工程师刘雄辉经过多年的潜心研究和实践，成功发明了一种磁化增氧活化水装置(申请号:200910194219.9)。该发明突破单向水流通道配置技术，充分利用磁场二极之间的磁场梯度空间合理布局，使同一水流在同一磁场内能够进行连续往复多次的相对运动，垂直(通过)切割磁力线多次，从而获得连续叠加递进的磁化能量，成倍提高单个磁场组件对水的磁处理能力,达到3倍或多倍延长水流通过同一磁场的磁程和时间，以此优化水流被“磁化”的条件，有利于增加水流被“磁化”激活,产生超常物理化学性质变化的活化效应，其技术效果使水分子团变小，增强水的溶解力、渗透力、代谢力和扩散力等。同时，通过匹配增氧活化节水龙头实现合理地高效率用水，同时解决水质缺氧、水质老化、水质退化活化的特殊问题，有益恢复自来水的自然属性，获得对人体生理具有保健作用、含有高含氧量及大量负离子活化特征的高品质用水。该发明能有效改善饮用水质，为人们安全饮水提供科学的保证。 (617字)

创新型水龙头

1.主要特点、功能、技术性能，
